Czujniki wiatru

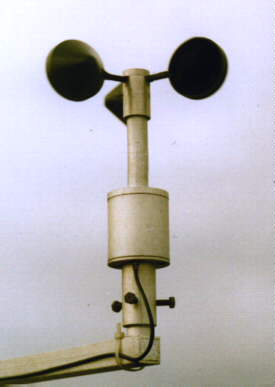

Czujnik prędkości wiatru

Czujnik odwzorowujący prędkość wiatru na ciąg impulsów. Przetwarzanie optoelektroniczne z wykorzystaniem transoptora szczelinowego.

Parametry techniczne:
Zakres pomiarowy 0.5 ... 40 m/s
Dokładność pomiaru 0.5 m/s
Dokładność odczytu 0.1 m/s
Próg zadziałania < 0.7m/s
Wyjście - kabel dwuprzewodowy, trójprzewodowy (opcja)
Sygnał wyjściowy 20 impulsów = 1 m/s.

0 - 40 m/s = 4 - 20mA

0 - 40 m/s = 0 - 10V Element aktywny - wirnik z czaszami
Napięcie zasilania 12 ... 16 V
Prąd zasilania 1.6 mA
Waga 500 g
Sposób mocowania - bolec 22 mm
Temperatura pracy -50 ... +55°C
Wymiary (wys/śr./śr.czaszy) 270/60/190 mm

Odczyt z czujnika

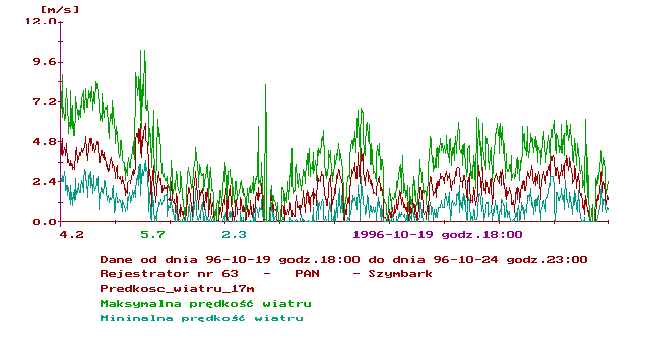

Odczyt z czujnika prędkości wiatru

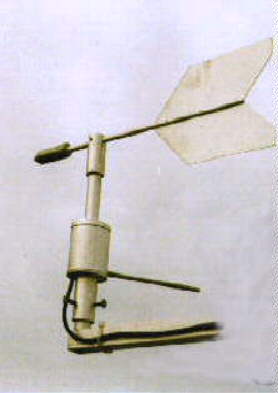

Czujnik kierunku wiatru

Czujnik przetwarzający kierunek wiatru na sześciobitowy kod Grey'a z wyjściem równoległym. Przetwarza kąt z wykorzystaniem układu kontaktronów.

Parametry techniczne:
Zakres pomiarowy 0 ... 360
Dokładność pomiaru 11.5
Dokładność odczytu 1
Wyjście - kabel ośmioprzewodowy z końcówkami (dł. 80cm)
Sygnał wyjściowy - kod Grey'a sześciobitowy
Element aktywny - lotka aluminiowa
Napięcie zasilania 12 V
Prąd zasilania 15 ... 45 mA
Waga 600 g
Sposób mocowania - bolec 22 mm
Temperatura pracy -50 ... +55°C
Wymiary (wys/śr./dł.lotki) 280/60/450 mm

Odczyt z czujnika

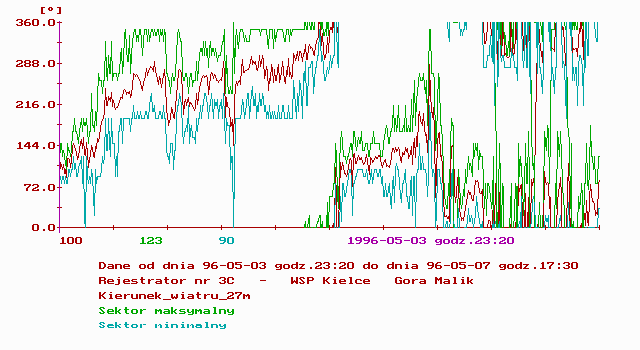

Odczyt z czujnika kierunku wiatru
