1. kierunek wiatru (czujniki impulsowe) - 2 kanały w 6-cio bitowym kodzie Grey'a (opcjonalnie 7 bitowy)
   o rozdzielczości 11,25 (5,6) stopnia,
2. opad atmosferyczny, spływ po pniu - 16 kanałów, pomiar co sekundę,
3. prędkość wiatru (czujniki impulsowe) - 3 kanały, pomiar wartości średniej, maksymalnej i minimalnej,
   dokładność 0,5 m/s,
4. temperatura (czujniki platynowe) - 8 kanałów, pomiar czteroprzewodowy, dokładność 0,1 °C,
5. poziom wody, promieniowanie padające, prominieniowanie odbite, wilgotność powietrza, strumień ciepła glebowego, ciśnienie atmosferyczne, pył zawieszony (czujniki analogowe) - 7 kanałów, zakres +/-100mV, możliwość zwiększenia zakresu do +/-10V, dokładność 0,2%,
6. opad, stan wody, wilgotność powietrza, ciśnienie powietrza, (czujniki strunowe) - 8 kanałów
7. możliwość podłączenia każdego czujnika o standardowym wyjściu napięciowym z zakresu +/-10V, +/-1V, +/-100mV lub prądowym 4 - 20mA i 0 - 20mA,
8. możliwość podłączenia dowolnej ilości czujników wyposażonych w standardowe wyjście RS.

Parametry techniczne:

• zasilanie 220V, lub buforowo 12V
• pobór mocy 8W
• możliwość zasilania układu z baterii słonecznej
• odczyt bieżący wybranych wielkości mierzonych na wyświetlaczu alfanumerycznym 80 znaków
• możliwość sterowania urządzeniami zewnętrznymi - 8 kanałów
• rejestracja automatyczna z wybranym okresem pomiarowym ustawianym programowo (2 - 60 min), zapis do pamięci w systemie upakowanym zapewniającym ciągłą rejestrację przez okres ok. 2 miesięcy z okresem 10 minut bez odczytu danych (zależy od ilości rejestrowanych wielkości)
• pamięć wewnętrzna 256kB
• autonomiczny system podtrzymywania zasilania (wewnętrzny akumulator) bezobsługowy umożliwiający pracę urządzenia przez 30 godzin i podtrzymywanie danych i parametrów przez 90 dni
• zakres temperatur pracy -18°C - +50°C (dla wersji rejestratora przeznaczonej do pracy poza pomieszczeniem zamkniętym, obudowa termostatyczna)
• pomiar i rejestracja wielkości rzeczywistych
• możliwość współpracy z zewnętrznym monitorem LCD lub tablicą świetlną LED (graficzna, kolorowa)

Przesyłanie danych:
Oprogramowanie użytkowe dla obróbki danych pomiarowych zostało opracowane dla komputerów kompatybilnych z IBM. Przesyłanie danych z rejestratora do komputera jest możliwe bezpośrednio przez złącze RS232, linią telefoniczną przez zastosowanie modemu telefonicznego, lub za pomocą radiomodemu.

Przetwarzanie danych:
Dane zbierane w rejestratorze są przechowywane w sposób zakodowany (rejestracja zmian wskazań poszczególnych czujników).
Program RC12 umożliwia dekodowanie danych z rejestratora w następujący sposób:

• wykresy zmian mierzonych dla określonych czujników
• tabele wartości chwilowych, średnich i sum dla określonych czujników
• wyjście do formatu Excell dla określonych czujników

• wyjście do kodu ASCII (możliwe jest przeglądanie danych pod dowolnym edytorem) oraz drukowanie wyników z wszystkich czujników
• wyjście do formatu dBaseIII, Excell
• wykres zmian mierzonych wielkości dla określonego czujnika

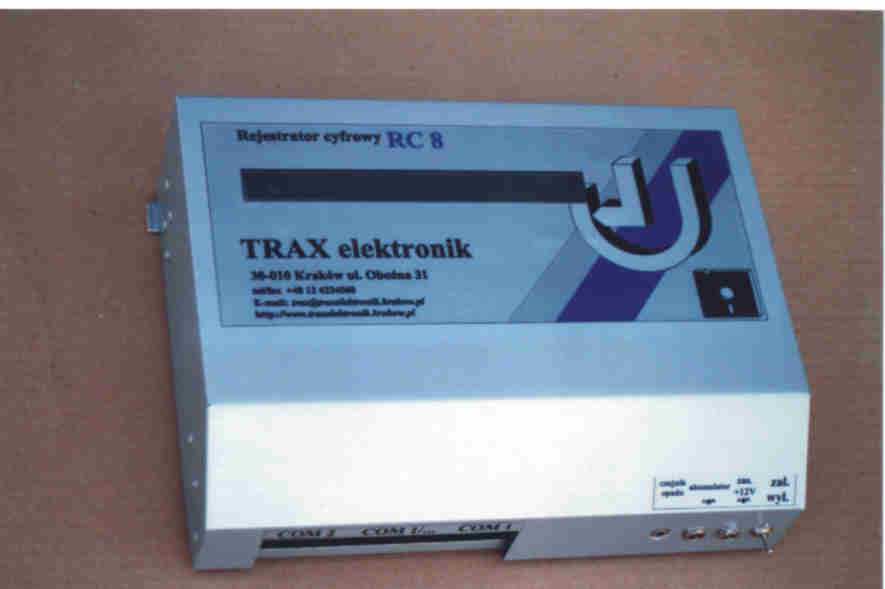

Rejestrator RC8 jest uproszczoną wersją rejestratora umożliwiającą bieżący odczyt i rejestrację do 8 wielkości mierzonych. Urządzenie pozwala na zdalną transmisję danych. Istnieje możliwość zasilania z niewielkiej baterii słonecznej.
