Farma wiatrowa Suwałki N 54°9.24' E 22°52.03' 218 m n.p.m. | |
| mapa opis ustawienia | ||
|
|
Promieniowanie słoneczne |
Wilgotność powietrza |
Ciśnienie atmosferyczne [hPa] | ||
Pomiar siły i kierunku wiatru
"Miernik" siły i kierunku wiatru przedstawia w sposób analogowy i cyfrowy pomierzone wartości prędkości wiatru (w m/s) i kierunku wiatru (w ° mierząc od kierunku północnego).
Kolejne wskazówki na skali analogowej, oraz pola cyfrowe pokazują:
♦ minimalną zmierzoną wartość prędkości wiatru w okresie pomiarowym,
♦ średnią zmierzoną wartość prędkości wiatru w okresie pomiarowym,
♦ maksymalną zmierzoną wartość prędkości wiatru w okresie pomiarowym.
Kolorowe pola na skali analogowej wyznaczają obszary:
- poniżej prędkości rozruchu, standardowo do 4 m/s
- zmiennej mocy, standardowo do 13.5 m/s
- pełnej mocy, standardowo powyżej 13.5 m/s
- prędkości wyłączenia, standardowo powyżej 25 m/s
Podane powyżej graniczne prędkości można zmienić w ustawieniach.
W górnej cześci miernika, przy pomocy czerwonych strzałek, prezentowana jest tendencja zmian prędkości wiatru. Wyznaczana jest ona na podstawie różnicy pomiędzy ostatnio zmierzoną średnią prędkością wiatru a średnią wartością prędkości z poprzedzającego pomiar okresu 30 min. Strzałki w lewo oznaczają tendencję spadkową; strzałki w prawo tendencję wzrostową. Brak strzałek oznacza stabilizację prędkości wiatru.

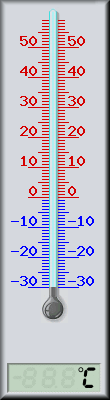

Pomiar temperatur
Stacja meteorologiczna dokonuje pomiaru temperatury powietrza na wysokości ok. 2 m. Jest to średnia temperatura z całego okresu pomiarowego.
Wartość temperatury odczuwalnej wyliczana jest na podstawie temperatury powietrza oraz aktualnej prędkości wiatru.
Temperatura rosy jest to temperatura, w której w danych warunkach atmosferycznych (temperatura, wilgotność) może nastąpić proces skraplania się pary wodnej zawartej w powietrzu. Wyliczana jest ona na podstawie zmierzonej temperatury oraz wilgotności powietrza.
Podobnie jak w przypadku pomiaru siły wiatru, przy pomocy czerwonych strzałek prezentowane są tendencje zmian wszystkich temperatur.
Pomiar promieniowania słonecznego
Miernik promieniowania słonecznego, na analogowej skali prezentuje średnią wartość promieniowania w okresie pomiarowym (pole żółte) oraz maksymalną zmierzoną wartość promieniowania w całym okresie pomiarowym (kolor czerwony).
W postaci cyfrowej prezentowana jest tylko średnia wartość promieniowania.
Podobnie jak w przypadku innych pomiarów, przy pomocy czerwonych strzałek prezentowana jest tendencja zmiany promieniowania atmosferycznego.
Pomiar wilgotności względnej powietrza
Wartośc względnej wilgotności powietrza prezentowany jest na skali analogowej i w postaci cyfrowej. Kolor tła skali analogowej w orientacyjny sposób prezentuje poziom komfortu klimatycznego (czerwony - zbyt sucho, zielony - warunki komfortowe, niebieski - wilgotno).
Podobnie jak w przypadku innych pomiarów, przy pomocy czerwonych strzałek prezentowana jest tendencja zmiany wilgotności względnej powietrza.
Pomiar ciśnienia atmosferycznego
Na skali analogowej prezentowana jest bezwzględna (zmierzona) wartość ciśnienia atmosferycznego (koniec pola niebieskiego) oraz wartośc ciśnienia znormalizowanego (zredukowanego) atmosferycznego (koniec pola zielonego).
Cisnienie znormalizowane jest to ciśnienie zredukowane do poziomu morza. Jest ono wyznaczane na podstawie zmierzonego ciśnienia bezwzględnego, wysokości n.p.m. punktu pomiarowego oraz aktualnej temperatury powietrza na wysokości pomiaru.
Na skali analogowej, zieloną kreską zaznaczono wartość normalnego cisnienia atmosferycznego na poziomie morza (1013.25hPa).
W postaci cyfrowej prezentowane są oba ciśnienia.
Przy pomocy czerwonych strzałek prezentowana jest tendencja zmiany bezwzględnego ciśnienia atmosferycznego.
